今天小編要講的是成都熱浸鍍鋅的判定標(biāo)準(zhǔn)都有哪些,現(xiàn)在跟著小編來(lái)看看。

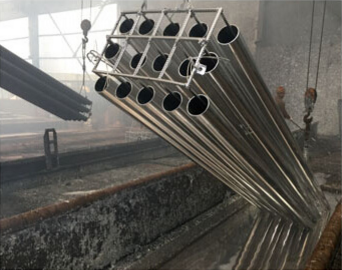

附著量耐蝕性主要決定于鍍鋅層的厚度,故量測(cè)厚度常為主要判定鍍鋅質(zhì)量好壞的根據(jù),鍍鋅層受鋼材表面的成分、組織、結(jié)構(gòu)不同而有不同的反應(yīng),另進(jìn)出鋅溶液的角度、速度亦有很大的影響。故預(yù)得完全均一的鍍層厚度,實(shí)際上不太可能。所以量測(cè)附著量絕對(duì)不能以單一點(diǎn)(部位)來(lái)判定,必須要量測(cè)其單位面積(㎡)平均附著鋅重(g)才有意義。
熱浸鍍鋅量測(cè)附著量的方法有很多種,如破壞性的切片金相觀測(cè)法、酸洗法,非破壞性的膜厚計(jì)法、電化學(xué)法、進(jìn)出貨重量差估計(jì)法等。一般常用的為膜厚計(jì)法及酸洗法。
膜厚計(jì)為一利用磁場(chǎng)感應(yīng)來(lái)量測(cè)鋅層厚度最普遍省事的方法,其基本條件為鋼鐵表面必須平滑、完整,才可得較準(zhǔn)確數(shù)字。故在鋼材邊角處或粗糙、有角度鋼件或鑄件等,均不太可能會(huì)的一準(zhǔn)確的數(shù)字。普通鐵件用原鐵材當(dāng)歸零基材,尚可得相當(dāng)準(zhǔn)確的數(shù)字,鑄件就絕對(duì)不準(zhǔn)確了。
酸洗法為正式檢驗(yàn)報(bào)告用,最準(zhǔn)確的方法,惟切片時(shí)必須注意上下部位的公平取舍,才可得準(zhǔn)確數(shù)字。
雖然酸洗法是判定成都熱浸鍍鋅最準(zhǔn)確的,但其亦有缺點(diǎn),如費(fèi)時(shí)甚多,復(fù)雜鋼材面積不易求得,太大件無(wú)法整個(gè)酸洗等。故充分利用膜厚計(jì)來(lái)控制現(xiàn)場(chǎng)制程,而用酸洗法來(lái)做最后檢測(cè),就已經(jīng)足夠了。
均一性熱浸鍍鋅鋼鐵最易生銹的部位,仍是鋅層最薄的地方,故必要測(cè)其最薄部位是否符合標(biāo)準(zhǔn)。均一性的試驗(yàn)法,一般都用硫酸銅試驗(yàn),但此方法對(duì)于由鋅層和合金層組成的鍍鋅層皮膜測(cè)試很有問(wèn)題。此因鋅層與合金層在硫酸銅試驗(yàn)液中的溶解速度不同,合金層中也因鋅/鐵的比率差異而不同。
所以,以一定浸漬時(shí)間的反復(fù)次數(shù)來(lái)判定均勻性并不是很合理。因此,最近歐美規(guī)格及JIS中,均有廢止此試驗(yàn)方法的傾向,以分布取代均一性,以目視或觸感為主,必要時(shí)才用膜厚計(jì)檢查分布狀態(tài)。熱浸鍍鋅又形狀復(fù)雜的小構(gòu)件因面積量測(cè)不易,不易求得平均膜厚,有時(shí)不得不用硫酸銅試驗(yàn)法來(lái)做參考,但絕不能以硫酸銅試驗(yàn)取代附著量測(cè)定的目的。
