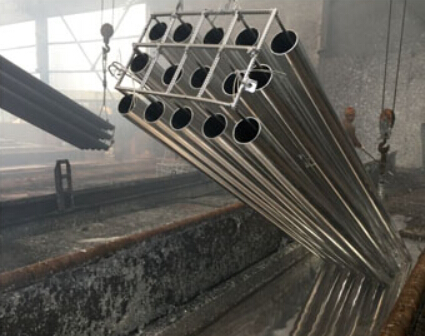

熱浸鍍鋅層均勻性試驗方法，青冶正星金屬制品公司為你解答。

本附錄規(guī)定了試樣的鍍鋅層以硫酸銅溶液浸蝕的試驗方法。適用于鍍鋅層均勻性測定。 A.1 硫酸銅溶液的配制及用量

A.1.1 硫酸銅溶液的配制：將36g化學純硫酸銅（CuSO4.5H2O）溶于100mL蒸餾水中，加熱溶解后，冷卻至室溫，加入氫氧化銅或碳酸銅（每公升硫酸銅溶液加入1g），攪拌混均后，靜止24h以上，然后過濾或吸出上面的澄清溶液供使用，該溶液在18℃時，比重應(yīng)為1.18g/㎝2，否則應(yīng)以濃硫酸銅溶液或蒸餾水調(diào)整。

A.1.2 成都熱浸鍍鋅廠家為你講解硫酸銅溶液的用量：按試樣表面積不少于8ml/㎝2。

A.1.3每次配制的硫酸銅溶液可多次使用,但最多不應(yīng)超過15次。

A.2. 試樣準備  A.2.1  應(yīng)按材質(zhì)、材料規(guī)格、產(chǎn)品形狀選取有代表性的試樣。

A.2.2  試樣切成適當大小后，應(yīng)與產(chǎn)品在同一工藝條件下鍍鋅。

A.2.3  試樣測試面積不小于100㎝2。鋼板試樣尺寸為100mm×100mm。

A.2.4  螺栓、螺母取原件做硫酸銅試驗。

A.3  成都熱浸鍍鋅談試驗條件

A.3.1  硫酸銅溶液應(yīng)以不與硫酸銅產(chǎn)生化學反應(yīng)的容器盛裝，容器應(yīng)有適當?shù)娜莘e，使硫酸銅溶液能將試樣浸沒，又能使試樣與容器壁保持不少于25mm的距離。

A.3.2  試驗時硫酸銅溶液的溫度應(yīng)為18℃±2℃。

成都青冶正星金屬制品有限公司是一家專業(yè)從事成都熱浸鍍鋅,成都鋼構(gòu)件,成都鋼構(gòu)住宅,成都鋼結(jié)構(gòu)工程生產(chǎn)加工和施工的公司.
