大家現在能打電話,發信息這都要歸功于通信塔,所以今天成都鐵塔廠為您講講通信塔的相關信息。
一、通信塔基礎結構類型
通信塔基礎將上部結構的全部荷載安全地傳遞到地基,并保持結構的整體穩定,是構成通信塔結構的重要組成部分。
通信塔基礎選型及基礎布置與上部結構形式、結構布置、外部荷載作用類別、建設場地和地質條件等有密切關系。合理的地基選型和設計,對于降低結構造價,縮短建造周期和保證結構安全至關重要。
通信塔中除了架在屋頂上的樓頂塔之外,落在地面上的有空間桁架塔、單管塔和拉線塔等。空間桁架塔通常做成獨立基礎,用連梁連在一起(圖10—1)共同承擔塔架上的水平荷載(風荷載和地震作用)、結構自重等,其中水平荷載起控制作用。
由于風荷載屬隨機荷載,風力的大小和方向具有任意性和脈動性,基礎受力也具有任意性和脈動性的特征。

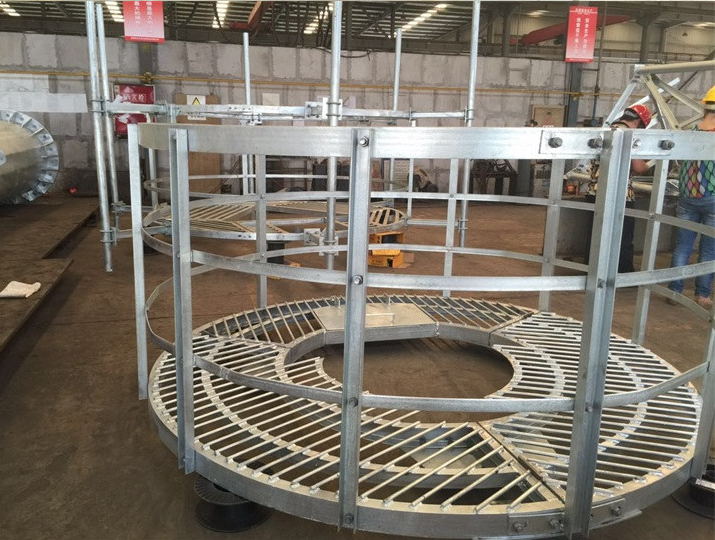

通信塔所采用的空間桁架鋼結構重量相對較輕,而且掛通信天線的平臺豎向荷載也不大,因此三角形或四邊形桁架塔塔下基礎頂面的拉力或壓力呈交變性,拉力值一般可達壓力值的70%以上。桁架塔的抗拔設計特別重要,有時基礎抗拔設計起主導作用。
單管通信塔多為圓筒(圓錐)形結構;基礎多數做成方形板或圓板式
單管通信塔的直徑很小,因此基礎的尺寸也不大,在風彎矩作用下,基礎底板邊緣可能受拉而與地基脫開。按《高聳結構設計規范》(GB 50135報批稿)規定,在正常使用極限狀態荷載效應的標準組合下,其基礎底面不容許脫開地基土。為此需要擴展板式基礎以增強基礎底板抗彎能力,地基不好時,采用板式基礎加樁。
拉線通信塔山桅桿巾央基礎和纖繩地錨基礎兩部分組成(圖10—3)。中間基礎支持桿身,承受桿身傳來的壓力和水平推力;地錨基礎固定纖繩,承受纖繩斜向上拔的拉力。
二、通信塔結構淺基礎及布置
當通信塔建設場地地表層基土具有良好的承載力,地基變形也能控制在可接受的范圍內,同時基礎上拔力可以由基礎及其覆土共同承擔時,可采用淺基礎形式。
空間桁架塔通常在每一個塔柱下設置一個基礎,這些獨立基礎用連梁連起來共同承擔塔上傳下來的自重、彎矩和水平剪力。
為了抵抗上拔力,柱下獨立基礎為具有擴展的鋼筋混凝土底板,也就是板式擴展基礎,底板平面可為圓形或矩形,并有一定厚度,而且配置了雙層鋼筋,以承受由地基反力引起的彎矩和剪力。
看完成都鐵塔廠講的之后,大家有沒有覺得生活在科技的時代很幸福呢?
