成都青冶正星金屬制品有限公司帶大家詳細了解成都鋼結構生產加工的步驟有哪些?

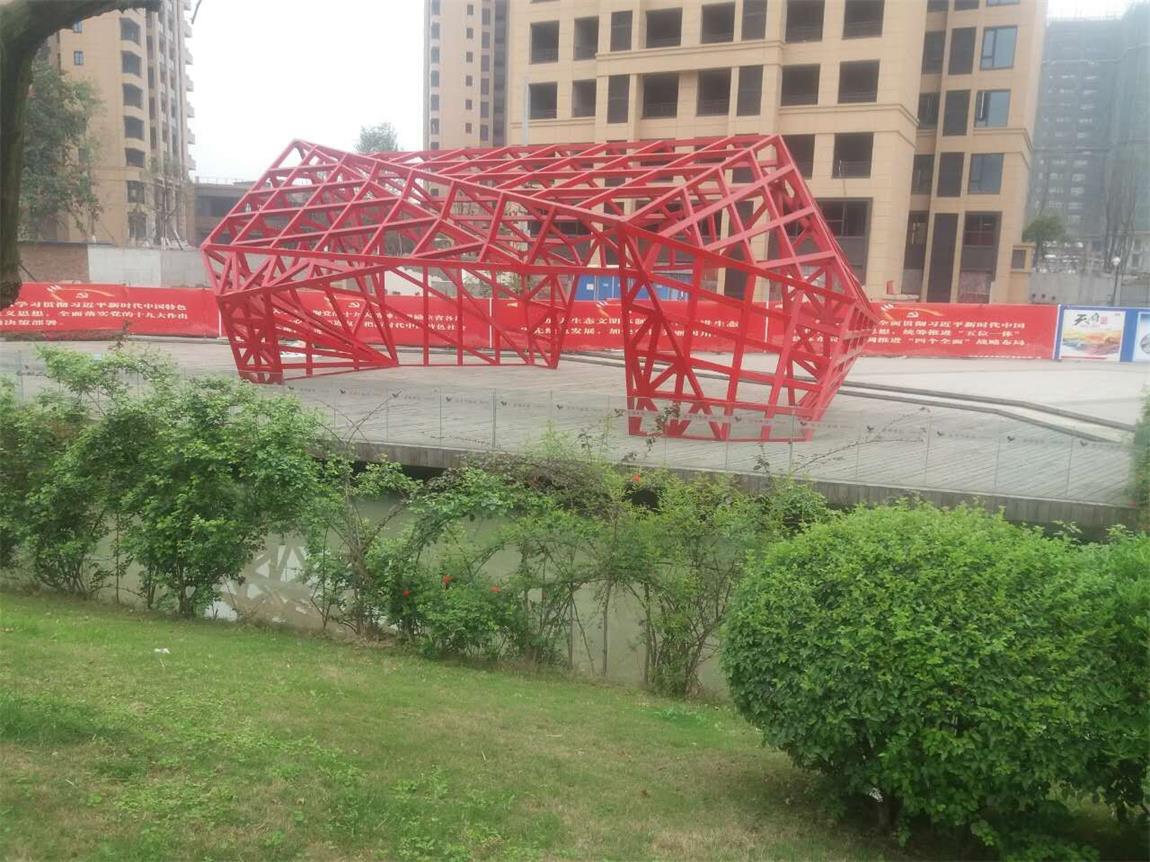

鋼結構生產加工
一、成都鋼結構生產加工制作前的生產準備
1、技術準備:圖紙會審、深化設計、加工制作方案、工藝試驗。
材料準備:采購、檢驗、儲存。
2、機具準備:運輸、加工(切割、制孔、邊緣加工等)、焊接、涂裝、檢測。
3、勞動組織準備:特種作業持證上崗、崗前培訓、技術交底。
二、放樣
放樣是根據產品施工詳圖或零、部件圖樣要求的形狀和尺寸,按照1:1的比例把產品或零、部件的實形畫在放樣臺或平板上,求取實長并制成樣板的過程。對比較復雜的殼體零、部件,還需要作圖展開。
放樣的步驟如下:
1、仔細閱讀圖紙,并對圖紙進行核對。
2、準備放樣需要的工具,包括:鋼尺、石筆、粉線、劃針、圓規、鐵皮剪刀等。
3、準備好做樣板和樣桿的材料,一般采用薄鐵片和小扁鋼??上人⑸戏冷P油漆。
4、放樣以1:1的比例在樣板臺上彈出大樣。當大樣尺寸過大時,可分段彈出,尺寸劃法應避免偏差累積。
5、先以構件某一水平線和垂直線為基準,彈出十字線;然后據此逐一劃出其他各個點和線,并標注尺寸。
6、放樣過程中,應及時與技術部門協調;放樣結束,應對照圖紙進行自查;最后應根據樣板編號編寫構件號料明細表。
三、號料
號料就是根據樣板在鋼材上畫出構件的實樣,并打上各種加工記號,為鋼材的切割下料作準備。
成都鋼結構生產加工號料的步驟:
1、根據料單檢查清點樣板和樣桿,點清號料數量。號料應使用經過檢查合格的樣板與樣桿,不得直接使用鋼尺。
2、準備號料的工具,包括石筆、樣沖、圓規、劃針、鑿子等。
3、檢查號料的鋼材規格和質量。
4、不同規格、不同鋼號的零件應分別號料,并依據先大后小的原則依次號料。對于需要拼接的同一構件,必須同時號料,以便拼接。
5、號料時,同時劃出檢查線、中心線、彎曲線,并注明接頭處的字母、焊縫代號。
6、號孔應使用與孔徑相等的圓規規孔,并打上樣沖作出標記,便于鉆孔后檢查孔位是否正確。
7、彎曲構件號料時,應標出檢查線,用于檢查構件在加工、裝焊后的曲率是否正確。
8、在號料過程中,應隨時在樣板、樣桿上記錄下已號料的數量,號料完畢,則應在樣板、樣桿上注明并記下實際數量。
四、切割下料
切割的目的就是將放樣和號料的零件形狀從原材料上進行下料分離。鋼材的切割可以通過切削、沖剪、摩擦機械力和熱切割來實現。常(5)號料時,同時劃出檢查線、中心線、彎曲線,并注明接頭處的字母、焊縫代號。
1、號孔應使用與孔徑相等的圓規規孔,并打上樣沖作出標記,便于鉆孔后檢查孔位是否正確。
2、彎曲構件號料時,應標出檢查線,用于檢查構件在加工、裝焊后的曲率是否正確。
3、在號料過程中,應隨時在樣板、樣桿上記錄下已號料的數量,號料完畢,則應在樣板、樣桿上注明并記下實際數量。
切割方法有:氣割、機械剪切和等離子切割三種方法:
①氣割法:是利用氧氣與可燃?xì)怏w混合產生的預熱火焰加熱金屬表面達到燃燒溫度并使金屬發生劇烈的氧化,放出大量的熱促使下層金屬也自行燃燒,通過高壓氧氣射流,將氧化物吹除而引起一條狹小而整齊的割縫。隨著割縫的移動,使切割過程連續切割出所需的形狀。氣割前,應將鋼材切割區域表面的鐵銹、污物等清除干凈,氣割后,應清除熔渣和飛濺物。
②機械切割法:可利用上、下兩剪刀的相對運動來切斷鋼材,或利用鋸片的切削運動把鋼材分離,或利用鋸片與工件間的摩擦發熱使金屬熔化而被切斷。常用的切割機械有剪板機、聯合沖剪機、弓鋸床、砂輪切割機等。
③等離子切割法:是利用高溫高速的等離子焰流將切口處金屬及其氧化物熔化并吹掉來完成切割,所以能切割任何金屬,特別是熔點較高的不銹鋼及有色金屬鋁、銅等。
五、坡口加工
焊接質量與坡口加工的精度有直接關系,如果坡口表面粗糙有尖銳且深的缺口,就容易在焊接時產生不熔部位,將在事后產生焊接裂縫。又如,在坡口表面粘附油污,焊接時就會產生氣孔和裂縫,因此要重視坡口質量。坡口加工一般可用氣體加工和機械加工,在特殊的情況下采用手動氣體切割的方法,但必須進行事后處理,如打磨等。
六、開孔
在焊接結構中,不可避免地將會產生焊接收縮和變形,因此在制作過程中,把握好什么時候開孔將在很大程度上影響產品精度 。特別是對于柱及梁的工程現場連接部位的孔群的尺寸精度直接影響鋼結構安裝的精度,因此把握好開孔的時間是十分重要的,一般有四種情況:
1、在構件加工時預先劃上孔位,待拼裝、焊接及變形矯正完成后,再劃線確認進行打孔加工。
2、在構件一端先進行打孔加工,待拼裝、焊接及變形矯正完成后,再對另一端進行打孔加工。
3、待構件焊接及變形矯正后,對端面進行精加工,然后以精加工面為準線,劃線、打孔。
4、在劃線時,考慮了焊接收縮量、變形的余量、允許公差等,直接進行打孔。 常用的機械打孔有電鉆及風鉆、立式鉆床、搖臂鉆床、桁式搖臂鉆床、多軸鉆床、NC開孔機,打孔后應用磨光機清除孔邊毛刺。
七、組裝
1、組裝的零件、部件應經檢查合格,連接件和沿焊縫邊緣約50mm范圍內的鐵銹、毛刺、污垢、油跡等應清除干凈。
2、鋼材的拼接應在組裝前進行。構件的組裝應在部件組裝、部件焊接、部件矯正后進行。
3、組裝可采用胎夾具方法。當在平臺上組裝時,平臺的平面高低差不得超過4mm。構件的組裝應根據結構形式、焊接方法和焊接順序等因素,確定合理的組裝順序。
4、組裝的質量要求:除工藝要求外零件組裝的間隙不得大于1.0mm。對頂緊接觸面應有75%以上面積緊貼,用0.3mm塞尺檢查,其塞入面積不得大于25%,邊緣最大間隙不得大于0.8mm。金屬接觸部分的精加工可用龍門銑床、臥式鏜床、牛頭刨床、斜面切削機等來進行。
以上就是成都青冶正星金屬制品有限公司為大家講解的成都鋼結構生產加工的全部步驟,若有不清楚的地方,歡迎咨詢我們!
